Модернизация поперечин Калина, Гранта, Калина 2: АР 0370 / АР18-2904404-10 Поперечина DRIVE, АР 0390 / АР18-2904404-20 Поперечина SAFE.

Очень внимательно изучаем каждый номер вашего издания. Импонирует комплексный подход к автомобилю, как с точки зрения водителя, так и с точки зрения испытателя.

Поскольку наша основная тематика – автомобили ВАЗ, статьям о них особое внимание.

Привлекли внимание две статьи об автомобиле Гранта: «Сорвать болты и отпустить гайки» и «Едет и едет» от Ильи Хлебушкина и Александра Виноградова.

В обоих статьях указан один и тот же дефект при эксплуатации – разрушение кронштейна растяжки передней подвески. В статьях указана догадка, что кто-то не докрутил болт, а кто-то не доварил кронштейн. Два случая из двух – это уже много. Ошибка системная, конструктивная.

У нас и до этого предлагалось решение данной проблемы, а параллельно и усиление нижней панели передка кузова, но при установке требовались доработки брызговика, поэтому изделие массовым не назовешь.

В общем, была у нас идея для тюнеров, для любителей, а ваши статьи показали, что это нужно всем.

Поэтому появилось у нас два предложения:

  • одно массовое и недорогое, нарекли его SAFE / АКТИВНАЯ БЕЗОПАСНОСТЬ – АР 0390;
  • второе более функциональное – DRIVE / УПРАВЛЯЕМОСТЬ – АР 0370.

И не беспокоили бы вас, но уж очень полезный узел получился. А, кроме того, вы волей или неволей виновники торжества.

Ваше мнение важно для нас, поэтому, если интерес взаимный, и будет возможность провести тесты – будет здорово.

Поэтому отправляем в ваш адрес посылку с сопроводительным описанием:

Отсутствие необходимой жесткости может свести на нет любые улучшения по управляемости устойчивости, вибрации. Кузов с недостаточной жесткостью будет вносить погрешности в работу подвески, рулевого управления, добавляя лишние перемещения. В результате, как бы идеально не была рассчитана сама подвеска автомобиля, суммарная жесткость кузова с подвеской будет далека от расчетной. Это проявляется в запаздывании реакции подвески и рулевого управления, в подруливании, там, где его быть не должно.

Тема жесткости конструкции интересует как производителей автомобиля, так и компании, которые автомобили модернизируют, включая спортивные. Некоторые элементы дополнительного усиления (предметы тюнинга) теперь используются в серийных автомобилях.

Пример – поперечина передней подвески для автомобилей «Калина», «Гранта», «Калина 2».

В серийном исполнении в передней части подвеска крепится к двум раздельным кронштейнам (Рис. 1.).

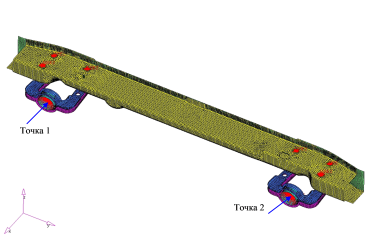

Рис. 1. Расчетная схема. Крепление кронштейнов передней подвески автомобиля к кузову, серийное исполнение.

«AUTOPRODUCT» предлагает новое изделие собственной разработки – поперечина передней подвески для автомобиля «Калина». Увеличение жесткости происходит за счет применения более жесткой конструкции кронштейнов, связки между собой кронштейнов в исполнении «SAFE», а в исполнении «DRIVE» и введение дополнительных точек крепления к кузову (Рис. 2.)

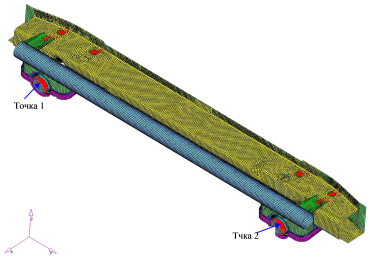

Рис. 2. Расчетная схема. Крепление поперечины передней подвески автомобиля кузову от «AUTOPRODUCT».

При схеме со связанными кронштейнами нагрузка «размазывается», перемещения кронштейнов уменьшаются на 54%. Кроме того, замена кронштейнов поперечиной производства «Автопродукт» снижает уровень изгибных и крутильных нагрузок на кузов до 76% и на 30% уменьшает контактные напряжения в местах крепления к кузову. Для сравнения, обратите внимание на картинки, где цветом обозначены уровень перемещений, возникающих на кузове с кронштейнами и с поперечиной.


Рис. 3. Расчетная схема. Передок кузова автомобиля «Калина» с кронштейнами – серийное исполнение.

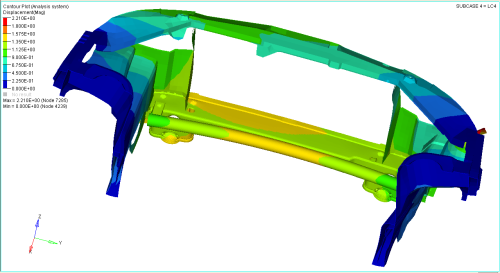

Рис. 4. Расчетная схема. Передок кузова автомобиля «Калина» с поперечиной разработки «AUTOPRODUCT».

В расчете автомобиля «Калина» рассматривались две принципиально разные схемы, поэтому в расчетной схеме участвует весь передок автомобиля для моделирования реальной ситуации в режимах движения автомобиля.


Рис. 5. Расчетная схема кузова автомобиля «Калина».

Кроме жесткости, за счет смещения точек крепления растяжек вперед, появилась возможность увеличения кастора на 1,5 градуса дополнительно, что, естественно, улучшает стабилизацию управляемых колес.


Рис. 6. Поперечина «SAFE».


Рис. 7. Поперечина «DRIVE».


Рис. 8. Поперечина «SAFE» на автомобиле «Калина».


Рис. 9. Поперечина «SAFE» на автомобиле «Калина», точки крепления (левая сторона).

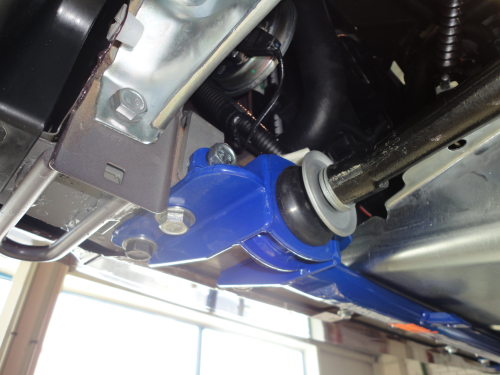

Рис. 10. Поперечина «DRIVE» на автомобиле «Калина».

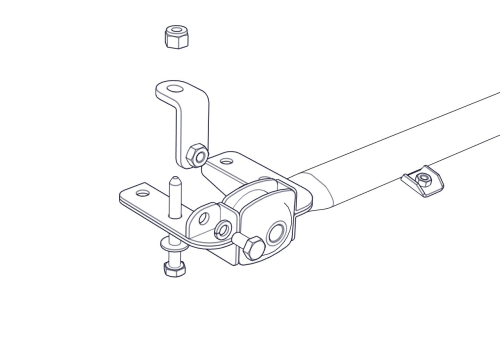

В варианте «DRIVE» предусмотрены дополнительные точки крепления, что снижает нагрузки, как за счет увеличения количества точек, так и распределения нагрузок за счет объемного крепления – дополнительные точки расположены вне плоскости серийного крепления. См. рисунки ниже.

На поперечине «DRIVE» предусмотрены кронштейны для крепления защиты от ударов снизу.

Изделия сертифицированы, защищены патентом №116407.

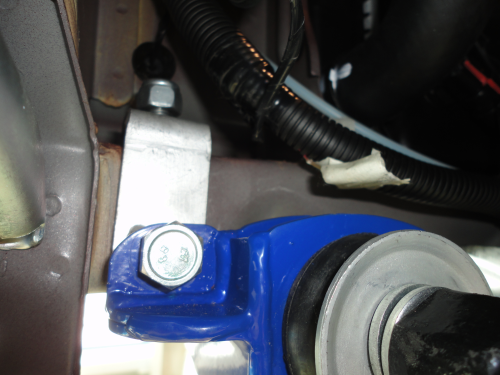

Рис. 11.a. Поперечина «DRIVE». Дополнительная точка крепления к кузову (левая сторона).


Рис. 11.б. Поперечина «DRIVE». Дополнительная точка крепления к кузову (левая сторона).


Рис. 11.в. Поперечина «DRIVE». Дополнительная точка крепления к кузову (левая сторона).
