Стойки и втулки стабилизатора LADA — как выявить неисправность и найти причину стука или скрипа

Стук или скрип в передней подвеске LADA может возникать из-за износа стоек или втулок стабилизатора. Эти детали относятся к одному узлу, но работают по-разному. Поэтому определить неисправность только по звуку нельзя. Нужно проверить состояние резиновых элементов, соединений и креплений с учётом конструкции автомобиля.

Как проявляются неисправности стоек и втулок стабилизатора

Один из признаков неисправности посторонние звуки при движении по неровной дороге. Они могут появляться при проезде небольших ям, лежачих полицейских и в ситуациях, когда одно колесо перемещается относительно другого.

При неисправности стоек стабилизатора возможен стук из-за износа шарниров, повреждения резиновых элементов или появления лишних зазоров в соединениях.

При неисправности втулок могут возникать стуки и скрипы. Стук появляется, когда штанга стабилизатора получает нежелательную свободу перемещения, а скрип может быть вызван трением соприкасающихся поверхностей.

Но похожие звуки способны издавать и другие детали подвески. Поэтому не стоит сразу покупать новые стойки или втулки сначала нужно найти источник шума.

Как отличить стук стоек стабилизатора от износа втулок

Чтобы разобраться в причинах шума, важно понимать, как работают эти детали.

Стойки стабилизатора соединяют его концы с элементами подвески. Во время движения они передают нагрузки через свои соединения.

Если в шарнире стойки появляется люфт лишний свободный ход деталей, при изменении нагрузки они могут ударяться друг о друга. Так возникает стук.

Втулки стабилизатора удерживают его штангу в предусмотренном положении. Если втулка износилась и перестала плотно удерживать штангу, та может смещаться и стучать.

Скрип возникает по другой причине: при относительном перемещении соприкасающихся поверхностей появляется трение. Однако скрип не всегда означает, что втулка изношена и требует замены.

Важно: стук не обязательно указывает на стойку, а скрип на втулку.

Кроме того, стабилизатор соединяет левую и правую стороны подвески. Звук может передаваться через штангу, поэтому иногда кажется, что стучит с одной стороны, хотя неисправность находится с другой.

Именно поэтому проверять необходимо обе стороны автомобиля.

Как проверить стойки стабилизатора на люфт и повреждения

Способ проверки зависит от конструкции стойки. На разных моделях LADA используются соединения с резиновыми элементами или шаровыми шарнирами.

При диагностике необходимо:

1. Осмотреть стойки на наличие трещин, деформаций и других повреждений.
2. Проверить состояние резиновых и резинометаллических элементов, если они предусмотрены конструкцией.
3. У стоек с шаровыми шарнирами проверить защитные резиновые чехлы пыльники.
4. Проверить соединения на чрезмерный люфт и нежелательные перемещения.
5. Убедиться, что крепления исправны и затянуты согласно требованиям производителя.

Почему появляется люфт?

В шаровом шарнире соединяемые детали должны двигаться в предусмотренных направлениях, но без чрезмерных зазоров.

Со временем рабочие поверхности могут изнашиваться. Зазор увеличивается, и при изменении нагрузки детали начинают дополнительно перемещаться. Это может вызывать стук.

В стойках с резиновыми элементами причиной становятся разрывы, отслоение или износ резины. При этом нормальную упругую деформацию резины нельзя путать с неисправным соединением.

Чем опасен повреждённый пыльник?

Пыльник защищает шарнир от воды и грязи и помогает удерживать смазку внутри.

Если он повреждён, внутрь могут попадать пыль, песок и влага. Абразивные частицы усиливают износ рабочих поверхностей, а потеря смазки ухудшает условия их работы.

При этом порванный пыльник ещё не означает, что шарнир уже имеет люфт. Его состояние нужно проверять отдельно.

Важно: автомобиль при диагностике должен быть надёжно зафиксирован. Нельзя находиться под машиной, которая удерживается только домкратом.

Также необходимо учитывать положение подвески: если стабилизатор находится под нагрузкой, обнаружить люфт бывает сложнее. Способ проверки должен соответствовать ремонтной документации.

Как проверить втулки стабилизатора и определить их износ

Втулки нужно проверять отдельно от стоек. При осмотре важно оценить состояние резины, посадку штанги и надёжность креплений.

На возможную неисправность указывают:

• трещины, разрывы и другие повреждения резины;
• сильная деформация или выдавливание втулки;
• лишний зазор между штангой и опорой, если он не предусмотрен конструкцией;
• следы нежелательных перемещений штанги;
• повреждённые или ослабленные крепления.

Почему изношенная втулка стучит?

Исправная втулка удерживает штангу в нужном положении. При износе посадка может ослабнуть, из-за чего штанга получает лишнюю свободу перемещения. При изменении нагрузки это способно вызывать стук.

Однако резина должна немного деформироваться во время работы подвески. Поэтому важно отличать нормальную упругую деформацию от свободного перемещения деталей с образованием зазора.

Почему втулка скрипит?

Скрип может появляться из-за трения соприкасающихся поверхностей. Но это не всегда признак износа.

Кроме того, конструкции стабилизаторов отличаются. На одних втулки устанавливаются отдельно, на других прочно закреплены непосредственно на штанге.

В зависимости от конструкции различаются и способ проверки, и возможности ремонта.

Почему стук или скрип может возникать не из-за стабилизатора

Не каждый стук в передней подвеске связан со стабилизатором.

Похожие звуки могут возникать при неисправности:

• шаровых опор;
• сайлентблоков рычагов;
• амортизаторных стоек и их верхних опор;
• элементов рулевого управления;
• креплений деталей подвески.

Особое внимание нужно уделить затяжке резьбовых соединений.

Если болт или гайка недостаточно затянуты, соединяемые детали могут перемещаться относительно друг друга. При движении это способно вызывать удары и стуки.

При проверке нужно соблюдать моменты затяжки, указанные производителем. Некоторые соединения требуют окончательной затяжки при определённом положении подвески.

Если стойки и втулки стабилизатора исправны, необходимо продолжать диагностику других узлов, а не менять запчасти наугад.

Конструкция стоек стабилизатора на LADA Granta, Kalina, Priora, Samara и Vesta

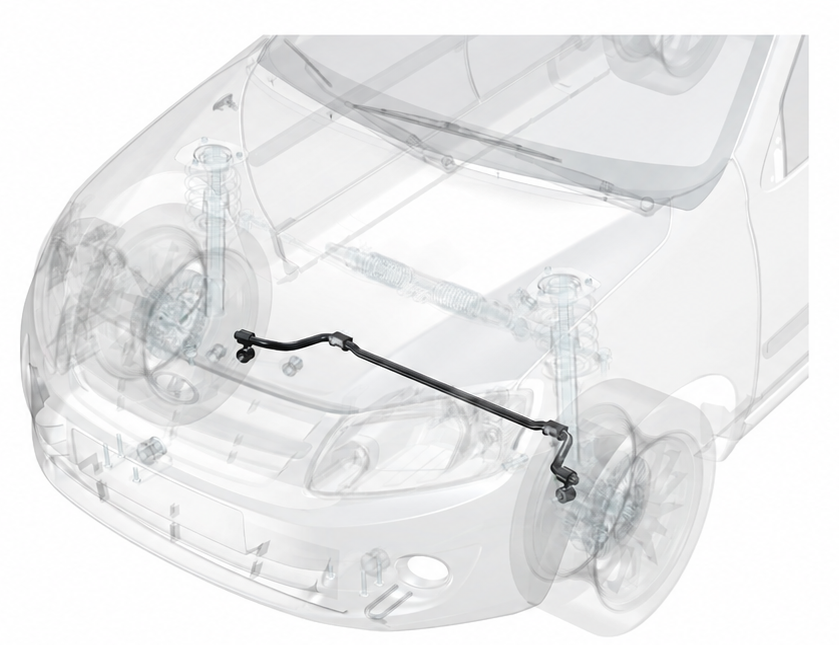

Принцип работы стабилизатора одинаков: он соединяет левую и правую стороны подвески и сопротивляется разнице их перемещений.

Но конструкция стоек, втулок и креплений на разных автомобилях отличается. Поэтому при диагностике важно учитывать конкретную модель.

LADA Granta и Kalina

В рассматриваемых штатных конструкциях этих автомобилей применяются стойки стабилизатора с резиновыми и резинометаллическими соединениями.

При проверке нужно обратить внимание на:

• резинометаллический шарнир крепления стойки к рычагу;
• резиновую втулку соединения стойки со штангой;
• состояние крепёжного болта;
• резиновые опоры штанги и их кронштейны.

Повреждения резины, отслоение от металлической части или появление свободного хода могут указывать на неисправность.

При этом детали Granta и Kalina не всегда взаимозаменяемы. Совместимость необходимо проверять по конкретному автомобилю.

LADA Priora и ВАЗ-21102112

Здесь также применяются стойки стабилизатора с резиновыми и резинометаллическими элементами.

При диагностике проверяют соединения стойки с нижним рычагом и штангой стабилизатора, состояние резины и крепежа.

Отдельно осматривают втулки, удерживающие среднюю часть штанги, и кронштейны их крепления к кузову.

Даже внешне похожие детали могут различаться по исполнению, поэтому при подборе необходимо учитывать конкретную модель и конструкцию подвески.

LADA Samara и Samara 2

На автомобилях ВАЗ-21082109 и ВАЗ-21132115 штанга стабилизатора соединяется с нижними рычагами через короткие стойки.

У такой стойки два основных соединения:

• со стороны рычага резинометаллический шарнир с крепёжным болтом;
• со стороны штанги резиновая втулка, через которую проходит конец стабилизатора.

Проверять необходимо оба соединения.

Следует обратить внимание на разрывы резины, отслоения, потерю упругости и неплотную посадку элементов.

Также проверяют втулки средней части штанги и их крепления к кузову.

Подбирать детали для Samara по внешнему сходству с Granta или Priora неправильно. Необходимо учитывать их применяемость.

LADA Vesta

Конструкция передней подвески Vesta отличается от предыдущих семейств.

На распространённых исполнениях автомобиля используются стойки стабилизатора с шаровыми шарнирами, которые соединяют штангу с амортизаторными стойками.

Поэтому здесь особенно важно проверять люфт шарниров, состояние пыльников и крепления.

Кроме того, на Vesta встречаются разные конструкции крепления втулок к штанге. Это влияет на диагностику и способ ремонта.

Обычную Vesta, Vesta NG и Vesta Sport нельзя автоматически считать одинаковыми по конструкции стабилизатора. Необходимо учитывать фактически установленный узел.

Как проверить стойки стабилизатора на LADA Vesta и определить их износ

На LADA Vesta основное внимание при проверке стоек стабилизатора уделяют шаровым шарнирам.

Они позволяют стойке изменять угол относительно соединяемых деталей во время работы подвески. При этом в исправном шарнире не должно быть чрезмерного люфта.

Проверку начинают с осмотра:

1. Проверяют пыльники на трещины и разрывы.
2. Осматривают шарниры на наличие повреждений и следов выхода смазки.
3. Проверяют крепления стойки.
4. Определяют, есть ли чрезмерный люфт в соединениях.

Почему стойка Vesta может стучать?

При износе шарнира между его рабочими поверхностями увеличивается зазор. Когда направление нагрузки меняется, детали могут ударяться друг о друга.

Если пыльник повреждён, попадание грязи и потеря смазки способны ускорить износ. Но сам по себе повреждённый пыльник ещё не доказывает наличие люфта.

Также причиной стука может стать недостаточно затянутое крепление.

Проверять нужно обе стороны автомобиля. Звук способен передаваться через штангу стабилизатора, поэтому на слух не всегда удаётся правильно определить место неисправности.

Если люфт не обнаружен, но стук сохраняется, исключать стойку из возможных причин рано. Может потребоваться дополнительная проверка в другом положении подвески согласно ремонтной документации.

Как проверить втулки стабилизатора на LADA Vesta с учётом конструкции штанги

Прежде чем проверять или покупать втулки для Vesta, необходимо выяснить, какой стабилизатор установлен на автомобиле.

На разных исполнениях встречаются два основных варианта конструкции.

1. Стабилизатор со съёмными втулками

В такой конструкции разрезные резиновые втулки устанавливаются отдельно от штанги.

При диагностике проверяют:

• состояние резины;
• плотность посадки втулок;
• наличие повреждений и лишних зазоров;
• состояние скоб и креплений.

Если втулка изношена, возможность её отдельной замены определяется конструкцией узла и рекомендациями производителя.

2. Стабилизатор с вулканизированными втулками

Здесь резина прочно соединена с металлической штангой на производстве.

Поэтому важно проверить не только саму втулку, но и надёжность её соединения со штангой.

Если такое соединение повреждено, нельзя автоматически использовать способ ремонта, предназначенный для обычных съёмных втулок. В зависимости от конструкции и требований производителя может потребоваться замена стабилизатора в сборе.

На Vesta NG также встречаются другие исполнения узла, поэтому универсального способа ремонта для всех версий нет.

Кроме того, предыдущий владелец мог заменить штатный стабилизатор на другой. Поэтому одного года выпуска недостаточно, чтобы точно определить его конструкцию.

Вывод: перед покупкой втулок для Vesta нужно проверить фактически установленную штангу, её крепления и применяемость запчасти.

И помните: один только скрип не означает, что необходимо менять втулки или стабилизатор целиком.

Как подобрать втулки и стойки стабилизатора для конкретной модели LADA

При подборе деталей нужно учитывать не только модель автомобиля, но и конструкцию установленного стабилизатора.

При выборе втулок необходимо знать диаметр штанги, тип крепления и размеры посадочного места.

Если втулка не соответствует установленному стабилизатору, она может неправильно удерживать штангу.

При выборе стоек учитывают их длину, геометрию, тип соединений, крепления и совместимость с автомобилем.

Например, стойки с шаровыми шарнирами для Vesta отличаются по конструкции от стоек с резиновыми элементами, применяемых на других семействах LADA.

Поэтому внешнего сходства недостаточно нужно проверять каталожную применяемость.

А если хочется установить усиленный стабилизатор?

В ассортименте Автопродукта есть усиленные стабилизаторы диаметром 22 и 24 мм для разных семейств LADA.

Например, предусмотрены варианты 22 мм для Priora и ВАЗ-21102112, а для Granta и Kalina исполнения 22 и 24 мм. Совместимость необходимо уточнять по конкретному артикулу.

Чем больше диаметр штанги при прочих равных условиях, тем выше её жёсткость на скручивание.

Это означает, что более жёсткий стабилизатор сильнее сопротивляется разнице перемещений левого и правого колёс и помогает ограничивать крен кузова в повороте.

Однако он также изменяет взаимодействие сторон подвески при проезде неровностей одним колесом. Поэтому выбирать его нужно с учётом задач владельца и особенностей автомобиля.

Важно понимать: усиленный стабилизатор не устраняет неисправность изношенных стоек или втулок.

Ремонт подвески и изменение её характеристик разные задачи.

Перед установкой необходимо проверить совместимость стабилизатора, стоек, креплений и втулок с диаметром новой штанги.

Когда достаточно заменить стойки или втулки, а когда нужна дополнительная диагностика

Менять стойки или втулки нужно только после подтверждения их неисправности.

Если обнаружен чрезмерный люфт стойки, повреждение её элементов или неисправность втулки, необходимо определить подходящий способ ремонта с учётом конструкции и рекомендаций производителя.

При этом неисправность одной детали не означает, что нужно сразу менять все стойки и втулки стабилизатора. Объём ремонта зависит от их фактического состояния.

Дополнительная диагностика необходима, если:

• стук есть, но повреждений стоек и втулок не обнаружено;
• не удалось точно установить источник звука;
• повреждены несколько элементов подвески;
• обнаружены ослабленные крепления;
• после ремонта стук или скрип остался;
• появились признаки неисправности других элементов подвески или рулевого управления.

После ремонта нужно повторно проверить автомобиль. Если шум сохранился, необходимо продолжать поиск причины, а не менять остальные детали наугад.

При обнаружении опасного люфта, повреждения ответственных креплений или заметного нарушения управляемости эксплуатацию автомобиля следует прекратить до выяснения причины.

Главное, что нужно помнить: стойки и втулки стабилизатора работают в одном узле, но причины их неисправностей отличаются.

Стук, скрип или видимые повреждения не всегда позволяют сразу определить неисправную деталь.

Правильная последовательность найти возможный источник звука, проверить состояние деталей, учесть конструкцию конкретного автомобиля и только после этого выбирать способ ремонта.
