Подрамник на Ладу: зачем устанавливают, что он меняет в конструкции и управляемости автомобиля и какие есть ограничения
Подрамник устанавливают на LADA, чтобы сделать конструкцию крепления передней подвески жёстче. Он связывает несколько точек крепления, уменьшая их возможные смещения под нагрузкой. Благодаря этому геометрия подвески может оставаться стабильнее, а реакции автомобиля на руль более предсказуемыми.
Что такое подрамник и какие элементы передней подвески он связывает?

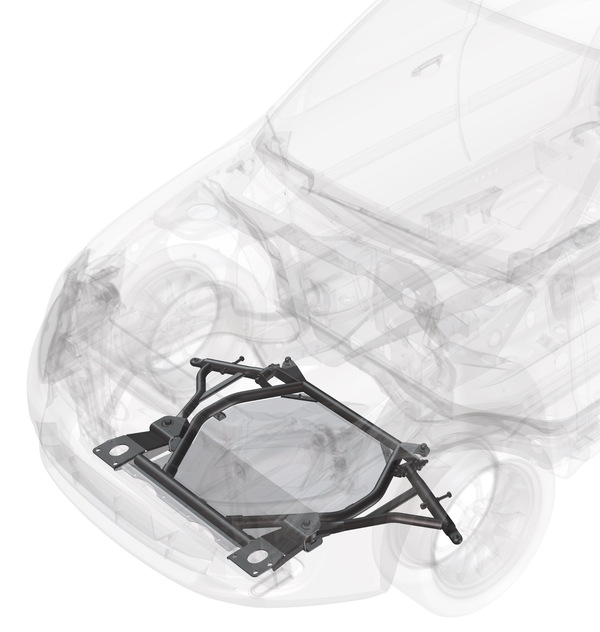

Подрамник это металлическая конструкция в нижней части автомобиля, которая объединяет несколько точек крепления передней подвески.
Например, наши подрамники с жёсткими рычагами имеют замкнутую рамную конструкцию. Рычаги крепятся к подрамнику, а он сам к кузову автомобиля.
Зачем это нужно?
Когда автомобиль разгоняется, тормозит или поворачивает, на подвеску действуют нагрузки. Они передаются через рычаги на кузов. При этом детали и места их крепления могут немного деформироваться и смещаться.
Подрамник связывает эти точки между собой и помогает уменьшить их взаимные перемещения.
Насколько заметным будет результат, зависит от жёсткости подрамника, его креплений и самого кузова.
Зачем автомобилисты устанавливают подрамник на LADA и каких изменений ожидают?
Обычно подрамник устанавливают, когда хотят сделать поведение автомобиля более понятным и собранным.
Например, водитель поворачивает руль, но реакции автомобиля кажутся ему недостаточно чёткими.
От установки подрамника ожидают:
- Увеличения жёсткости конструкции передней подвески.
- Уменьшения нежелательных смещений её элементов.
- Более стабильной геометрии подвески при движении.
- Более предсказуемых реакций автомобиля на руль.
И наши покупатели действительно пишут об этих изменениях, но нужно учитывать, что на управляемость влияют также амортизаторы, пружины, стабилизаторы, шины, углы установки колёс и общее состояние подвески.
За счёт чего подрамник влияет на жёсткость конструкции и управляемость автомобиля?
Всё дело в том, как крепятся элементы передней подвески.
При движении колёса испытывают нагрузки в разных направлениях. Через рычаги эти усилия передаются на кузов.
Если места крепления немного смещаются под нагрузкой, может меняться и положение элементов подвески.
Подрамник связывает точки крепления в более жёсткую конструкцию, которая помогает ограничивать такие смещения.
В результате геометрия подвески может оставаться стабильнее, а поведение автомобиля при поворотах руля более предсказуемым.
Но есть важный момент.
Более жёсткая конструкция не означает, что автомобиль обязательно станет меньше крениться в поворотах.
Крены зависят прежде всего от работы пружин, стабилизаторов, распределения жёсткости подвески между передней и задней осями и других характеристик автомобиля.
Подрамник решает другую задачу: связывает точки крепления подвески и помогает ограничивать их перемещения.
Чем подрамник отличается от поперечины и распорки?
Эти детали могут выполнять похожую задачу делать определённые участки конструкции автомобиля жёстче. Но работают они по-разному.
Подрамник рамная конструкция, объединяющая несколько точек крепления. В зависимости от исполнения на нём могут крепиться рычаги передней подвески.
Поперечина отдельная деталь, соединяющая определённые точки передней части автомобиля. Её устройство и назначение зависят от конкретной конструкции.
Распорка связывает участки кузова, например нижние точки крепления рычага и помогает ограничивать их взаимные перемещения.
Главное отличие в том, какие именно точки соединяет деталь и какие нагрузки она воспринимает, но подрамник вполне может заменит поперечину и нижнюю распорку.
Какие подрамники устанавливают на Granta, Kalina, Priora и Samara и чем отличается штатная конструкция Vesta?
Подрамник нужно подбирать под конкретный автомобиль. Даже внутри одного семейства LADA могут отличаться точки крепления, коробки передач и другие элементы конструкции.
LADA Granta / Kalina
Для этих моделей у нас предусмотрены разные исполнения подрамников.
Например:
- AP 0321 для Kalina первого поколения и Granta ранних выпусков.
- AP 0591 для Kalina второго поколения и более поздних Granta, включая Granta FL, с учётом конкретной модификации.
При выборе важно учитывать не только год выпуска. Например, 2013 год был переходным: на автомобилях отличаются точки крепления и особенности коробки передач.
Отдельный момент автомобили с АКПП.
Указанные варианты подрамников не подходят для автомобилей с автоматической коробкой передач из-за конструктивного конфликта с её поддоном.
Для таких машин у нас есть другое решение комплект LIGHT АКПП для Granta, Granta FL и Kalina 2. Его совместимость также необходимо проверять для конкретного автомобиля.
LADA Priora / ВАЗ-21102112
Для этих автомобилей у нас есть подрамник AP 0171 с жёсткими рычагами.
Он объединяет точки крепления передней подвески и позволяет регулировать кастор один из параметров геометрии передних колёс.
Перед установкой необходимо проверить совместимость с конкретной модификацией автомобиля и требования инструкции.
Так же рекомендуем к этому подрамнику купить дополнительную опору 0451.
LADA Samara / Samara 2
Для автомобилей ВАЗ-210821099 и ВАЗ-21132115 предусмотрен подрамник AP 0033 с жёсткими рычагами.
Так как между этими семействами нет существенных конструктивных различий, проверять совместимость подрамника между этими моделями нет необходимости.
LADA Vesta
Здесь ситуация другая.
На Vesta подрамник установлен уже с завода. К нему крепятся нижние рычаги передней подвески, а вместе с рулевым механизмом он образует отдельный конструктивный узел.
Поэтому владельцам Vesta не требуется устанавливать подрамник вместо отсутствующего штатного элемента.
Для этой модели актуальны вопросы состояния заводского подрамника, его креплений и возможных дополнительных усилений кузова.
При этом распорки и другие усилители не следует путать с заводским подрамником.
Как конструкция подрамника влияет на геометрию подвески и кастор?
Подрамник может влиять на геометрию подвески двумя способами.
Первый помогает сохранять положение элементов подвески под нагрузкой.
Когда точки крепления меньше смещаются относительно друг друга, геометрия подвески может оставаться стабильнее.
Второй позволяет изменять положение рычагов и регулировать отдельные углы установки колёс.
Один из таких параметров кастор. Это продольный наклон оси, вокруг которой поворачивается переднее колесо.
Кастор влияет в том числе на усилие, которое помогает колёсам возвращаться в прямое положение после поворота.
Однако изменение кастора не гарантирует одинакового результата на разных автомобилях: многое зависит от исходной геометрии и настройки подвески.
На нашем сайте находиться инструкция по регулировке кастора с помощью специальных эксцентриковых шайб.
Согласно инструкции, конструкция предусматривает увеличение кастора относительно серийного значения.
Шайбы позволяют изменять положение передней части рычага. При этом его наружная часть смещается вперёд или назад, благодаря чему кастор можно увеличивать, уменьшать и выравнивать между сторонами автомобиля.
Фактические углы зависят от исходного состояния и геометрии автомобиля.
После установки подрамника с жесткими рычагами необходимо проверить и отрегулировать углы колёс на стенде.
Какие ограничения нужно учитывать при установке подрамника на LADA?
Перед покупкой важно проверить совместимость подрамника с конкретной моделью, годом выпуска, модификацией и коробкой передач.
Например, при установке нашего AP 0171 инструкция предусматривает:
- Срезание выступающих частей кронштейна кондиционера на автомобилях соответствующей комплектации.
- Установку дополнительной опоры силового агрегата повышенной жёсткости вместо штатной.
- Проверку и регулировку углов установки колёс после монтажа.
Поэтому перед установкой необходимо изучить инструкцию и проверить, какие дополнительные детали потребуются.
Ещё один важный момент состояние самого автомобиля.
Если изношены шаровые опоры, сайлентблоки, есть люфты или повреждены места крепления подвески к кузову, сначала необходимо устранить эти неисправности.
Подрамник не заменяет ремонт подвески и не восстанавливает повреждённые элементы кузова.
При установке также важно правильно затянуть все крепления, соблюдая моменты затяжки, указанные в технической документации.
После изменения конструкции передней подвески может потребоваться регулировка углов установки колёс. Для AP 0171 она обязательна согласно инструкции.
Если задача сделать конструкцию крепления передней подвески жёстче, уменьшить нежелательные смещения её элементов или получить возможность регулировки геометрии, подрамник соответствующей конструкции может стать подходящим решением.
В результате вы получаете более жёсткую конструкцию подвески и дополнительные возможности для настройки управляемости автомобиля.
Выбирайте подрамник под свою модель LADA и задачи, которые хотите решить.
